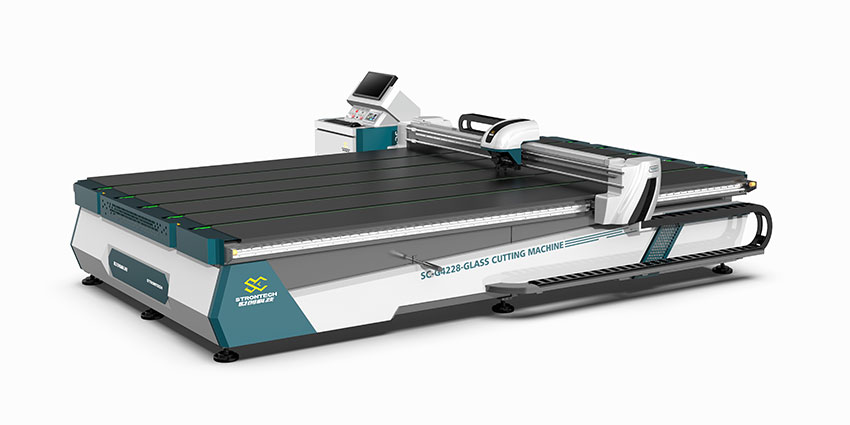

G係列高精度產業玻璃切割機
此係列設備針對家電、光伏、汽車等玻璃加工行業研發，直線導軌配合研磨級齒條以及進口軟件控製器打造出高精度，低噪音，高效率的完美切割。已廣泛應用於市場，獲得業內一致好評。
1）設備參數：
切割厚度∶3～19mm
直線切割精度∶≤±0.13mm
異形切割精度∶≤±0.25mm
切割速度∶0~180米/分.（可調）
台麵高度：900±30mm
可切割最大尺寸：4200*2800mm
傳動係統：X、Y、Z軸采用安川/鬆下伺服電機配合高精密齒條裝置，X/Y軸為直線導軌
機構。
供油方式：自動注油裝置，包含普通和LOW-E油壺。
輸送裝置：同步帶自動傳輸裝置。
定位裝置：光電掃描定位係統。
異型模板掃描：完全具備模板掃描後轉化成CAD圖形。
固定刀頭結構 360 度旋轉(刀頭機械保險裝置，國產切割機獨家使用此技術),可切割任何形狀的玻璃，日本 SMC 比例閥自動控製刀頭切割壓力。
供油方式：自動注油裝置。
輸送裝置：同步帶自動傳輸裝置。定位裝置：光電掃描定位係統。
2）機械部分
主要軸承：日本NSK
台板：采用高密度板防水。（平整度≤±0.20mm/m）.
齒條：進口精密齒條。
刀輪/輪夾：德國玻勒品牌。
台麵：進口工業毛氈。
主傳送減速機：速博雷爾
輸送裝置：帶自動感應傳輸裝置（多條同步帶自動傳輸及行程開關感應，達到自動傳輸。減少人員的工作量）
3)電氣部份
切割機通訊電纜線全部采用進口Cardiff高柔性屏蔽電纜，杜絕了以往國產電纜線容易出問題缺點。
采用工業電腦直接進行控製,微軟視窗界麵。
電壓：380V/50HZ。設備帶變壓裝置。
安裝功率：7KW。
伺服係統：安川/鬆下伺服電機。
電器元件：施耐德電器。
主要氣動原件： SMC。
4）軟件
專業配套進口切割機軟件與控製係統 （在WINDOWS操作界麵下使用）。
具有自動修正功能。確保切割精度。
切割路徑選擇功能。確保達到最佳切割速度。
操作輸入：鍵盤與鼠標。中/英文對話界麵。
具有異形切割刀壓自動調解功能，確保切割最佳效果。
詳細配置
切割橫梁 | xrk向日葵视频切割機專用橫梁 |
可切割最大玻璃尺寸（mm） | 4200×2800 |
可切割玻璃厚度 | 3~19 |
最大電機軸速度（m/min） | 180m/min |
直線切割精度 | ±0.13mm |
異形切割精度 | ±0.25mm |
對角線精度 | ±0.3mm/m |
可進行異形切割 | 自動異型模板掃描 |
全台麵皮帶輸送係統 | 優質同步帶 |
意大利TECNOS切割軟件與意大利OPTIMA排版軟件在WINDOWS係統下操作，界麵簡單，操作簡便，可在普通PC機上完成各項編排工作 | |
批量下單、自動執行下單任務、自動進行切割 | |
切割運動部件帶自我保護裝置，最大限度的減少故障的產生 | |
設備功率 | 7KW |
光電自動玻璃定位係統 | 光眼自動掃描玻璃定位 |
油箱根據切割情況自動注油潤滑,LOW-E切割油與普通切割油自動轉換 | |
CNC玻璃切割機主要部件品牌：
序號 | 名稱 | 品牌 |
1 | 交流接觸器 |
施耐德 |
2 | 電動機斷路器 | |
3 | 中間繼電器 | |
4 | 微型斷路器 | |
5 | 急停開關 | |
6 | 按鈕開關 | |
7 | 鑰匙開關 | |
8 | 行程開關 | |
9 | 刀頭回零位開關 | |
10 | 開關電源 | 台灣明緯 |
11 | 光電開關 | 歐姆龍 |
12 | 氣動加壓比例閥 | SMC |
13 | 伺服電機 | 安川/鬆下 |
14 | 伺服控製器 | 安川/鬆下 |
15 | 信號放大器/掃描開關 | 日本“神視” |
16 | 柔性通訊電纜 | CARDIFF |
17 | 電腦/顯示屏 | LENOVO/PHILIP |
產品視頻鏈接：
